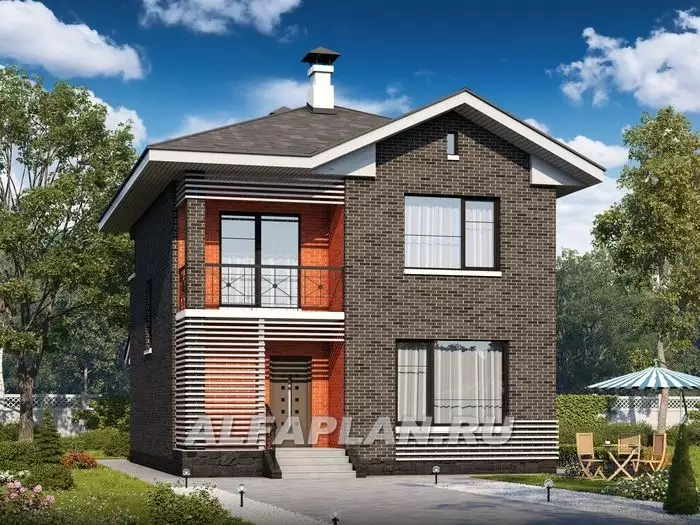

Современный экономичный дом для небольшой семьи (проект коттеджа 403A)

Состав материала:
1. Архитектурно-строительные чертежи (АС).
2. Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование.
3. Паспорт проекта.

Подробнее:
ПРОЕКТНАЯ ДОКУМЕНТАЦИЯ (проект коттеджа) состоит из «Строительного паспорта проекта» и «Полного комплекта рабочих чертежей (ПК)».

- "Строительный паспорт проекта"(посмотреть)содержит в себе пояснения к архитектурному замыслу проекта - общую информацию о частном доме, и состоит из пояснений с описанием основных конструкций, поэтажных планов, фасадов и разреза (формат А4). В нем, в отличие от Рабочей Документации, передаваемой на стройку, с целью раскрытия архитектурной идеи показана расстановка основной мебели (аналогично представленным на сайте материалам).
Имея на руках Строительный Паспорт на проект коттеджа, вам будет легче получать разрешение на строительство в местных административных органах. Продажа "Строительного паспорта проекта" без приобретения основного комплекта рабочих чертежей не производится
• Полный комплект рабочих чертежей (ПК) (в проекте коттеджа примерно 80-90 листов формата А3) — состоит из Архитектурно-строительных чертежей (АС) и чертежей Инженерных систем (ИС). Для качественного строительства рекомендуется приобретение Полного комплекта.
• В состав "Архитектурно-строительных чертежей (АС) (в проекте коттеджа примерно 55-65 листов формата А3)" входят:
Архитектурный раздел (чертежи марки АР):

• Общие данные по проекту (Общие данные, пояснения, спецификация)
• Кладочные планы
• Маркировочные планы
• План кровли
• Фасады
• Разрезы
• Узлы и детали:
  • конструкции и узлы стен
  • вентиляционные стояки
  • лестница, крыльцо
  • индивидуальные узлы и детали, зависящие от архитектуры дома
• Ведомость оконных и дверных блоков
• Изделия: решетки ограждений и иные, зависящие от архитектуры дома

Конструктивный раздел (чертежи марки КР, КЖ, КД ):

• Фундамент. Планы-порядовки раскладки блоков или опалубочные чертежи и армирование — для монолитного фундамента. Спецификации
• Планы перекрытий этажей и спецификации, необходимые узлы и детали перекрытий
• Планы стропил, их узлы и спецификации
• Разрезы
• Основные конструктивные узлы, в зависимости от архитектуры дома
• Изделия — балки металлические или Ж/Б, в зависимости от архитектуры дома

• Инженерные системы (ИС) разработаны от ввода в дом, то есть это - внутренние сети. Проект внутренних сетей состоит из проектов ОТОПЛЕНИЯ, ВОДОПРОВОДА, КАНАЛИЗАЦИИ и ЭЛЕКТРООБОРУДОВАНИЯ (примерно 25-35 листов формата А3).
• Инженерные системы (ИС)

• Водоснабжение и Канализация (чертежи марки ВК)
• Отопление (чертежи марки ОВ)
• Электрооборудование (чертежи марки ЭО)
